Nゲージ 建物照明の設置



Nゲージ 建物照明の設置

2014年06月03日
LINEで送る twitter facebook google mail

Nゲージ ジオラマ 照明

TOMIXやKATOだけでなく、グリーンマックスやトミーテックなど様々なメーカーから
Nゲージ用のストラクチャーが発売されています。
中でも家やお店などはレイアウト、ジオラマに組み込まれている方が多いかと思います。

このページではジオラマ製作、レイアウト製作にもう一歩リアルさを表現可能な
建物照明についてお伝え致します。
建物へ照明をつけるというと配線などが難しそうだと感じる方が多いかもしれません。
しかし、そんなことはなく、ジオラマ製作の初心者やNゲージを初めて遊ぶ方にも
簡単に取り付けることができます。

ジオラマ、レイアウトに人形などを置かれているかたは建物照明をつけることで
ぐっと生活感を演出させることができますよ。
幻想的な夜や、夕方の風景を作ることで鉄道模型ジオラマ、レイアウトの楽しみが
より一層増すはずです。

Nゲージ 建物照明の設置に使用するもの

情景小物 電飾キットA2 電飾パーツ 延長ケーブル
情景小物 電飾キットA2

今回使用する電飾キット。窓から漏れる明かりを演出でき、夜の雰囲気をお楽しみいただけます。
■メーカー:トミーテック
■品番:255673
郊外型レストラン(和風/洋風)

今回使用するストラクチャー。郊外のロードサイドに似合うレストランです。

■メーカー:TOMIX
■品番:4027

Nゲージ ジオラマ 照明

建物へ照明を取り付ける方法はいくつかありますが、今回は最も簡単なやり方です。

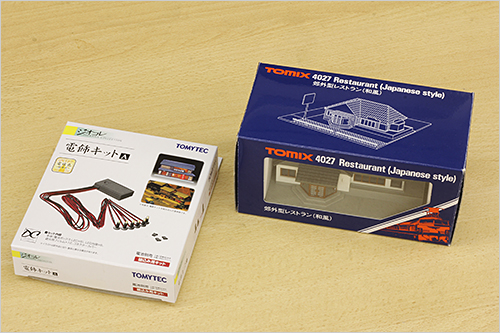

トミーテックから発売している電飾キットA2を使ってみましょう。
電池パック付きの電飾キットなのでコントローラーへの接続などが必要なく配線等で悩まされることもありません。
ここではTOMIXの【4027】 郊外型レストラン(和風)に照明を取り付けます。

建物照明設置にあると便利な商品

デカールバサミ デザインナイフ ドライバー
デカールバサミ

遮光シールやトレーシングペーパーをカットする際には役立ちます。

■メーカー:タミヤ
■品番:74031
デザインナイフ

遮光シールの窓部分のみをカットする場合には繊細な切り方のできるナイフがよいでしょう。
■メーカー:タミヤ
■品番:74020
ドライバー (各種)

今回紹介したストラクチャーのようにネジ止めされている建物も多いのでドライバーがあると便利です。
■メーカー:タミヤ
■品番:74006
情景小物 電飾キットB2 電飾パーツ 延長ケーブル ストラクチャー 一覧
情景小物 電飾キットB2

電飾キットA2のLEDが白色のタイプです。情景の雰囲気や好みに合わせてこちらを使いましょう。
■メーカー:トミーテック
■品番:255673
電飾パーツ 延長ケーブル

電飾キットA2~EのLEDケーブルを延長させることが可能です。大型レイアウトにオススメです。
■メーカー:トミーテック
■品番:232285
ストラクチャー 一覧

今回使用した建物以外にも多くのビルや家に電飾キットを設置させることができます。

■メーカー:TOMIX トミーテック他

LEDを建物へ設置する

Nゲージ 建物照明の設置 Nゲージ 建物照明の設置

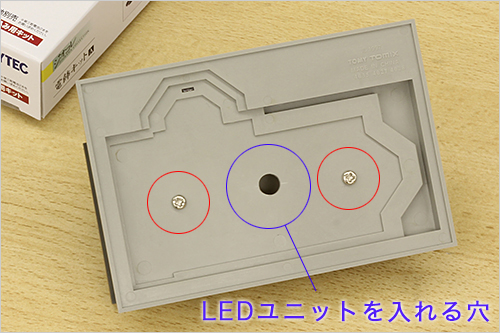

1.
TOMIXのストラクチャーは底部分にLED設置用の穴が開いているものが多いのでこれを利用します。 まずは底部分のネジ取外を行います。
2.

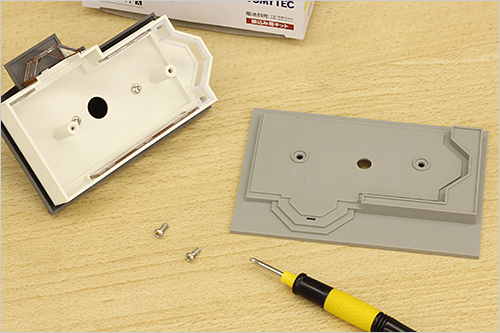

ドライバーを使ってネジを外し、建物から底を外します。この建物の屋根部分にも穴があるので、屋根からLEDを設置することも可能です。
Nゲージ 建物照明の設置 Nゲージ 建物照明の設置

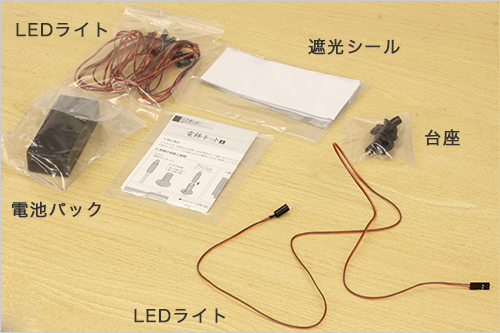

3.
次に電飾キットを開封しましょう。中には電池パックや遮光フィルム、LEDが入っています。
LEDは6個付属していますが、小さい建物であれば使用するのは1つでいいでしょう。
4.

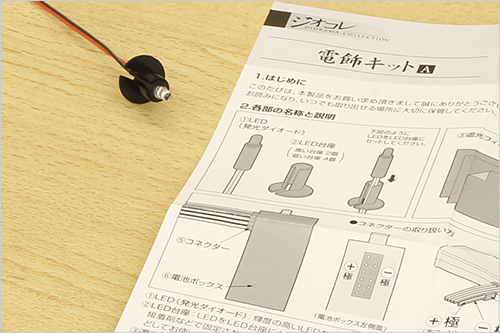

LEDをまっすぐ立たせるための台座がありますので、説明書を見ながら台座とLEDを合体させます。 説明書には細かい図が記載されていますので安心ですね。
Nゲージ 建物照明の設置 Nゲージ 建物照明の設置
5.

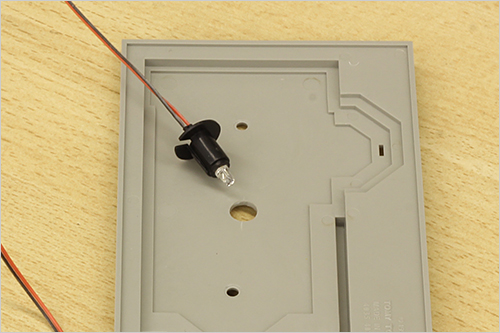

組み立てたLEDユニットを建物の底にある穴に通して取り付けます。 穴の開いていないストラクチャーの場合はピンバイスで穴を開けたり、テープで止めたりするとよいでしょう。
6.

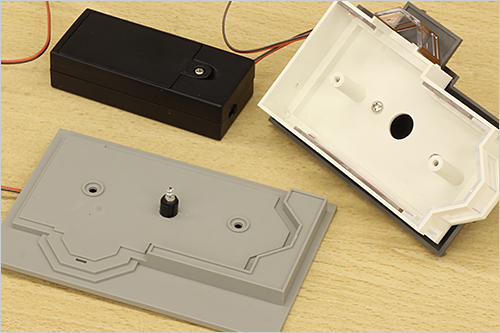

ちょうどLEDが通る大きさの穴ですのでぐっと押し込んで取り付け完了です。

遮光シールを建物内部へ貼る

Nゲージ 建物照明の設置 Nゲージ 建物照明の設置

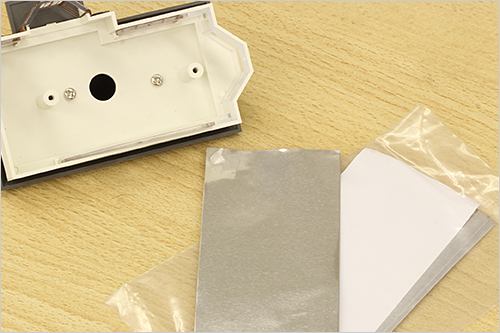

1.
建物内部には電飾キットに付属している遮光シールを貼ります。 これを貼ることで屋根の隙間からの発光漏れを防いだり、光を反射させることで照明効果を向上させます。
2.
シールを貼る際には少しクシャクシャにしてから貼ると良いでしょう。 こうすることで光の反射をより多くできます。
Nゲージ 建物照明の設置 Nゲージ 建物照明の設置

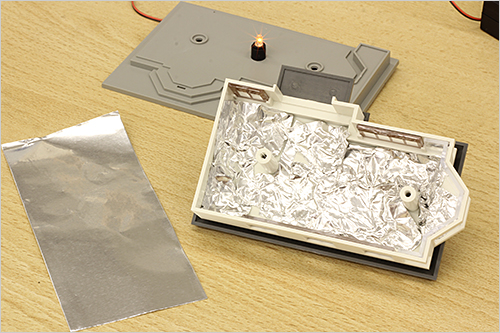

3.

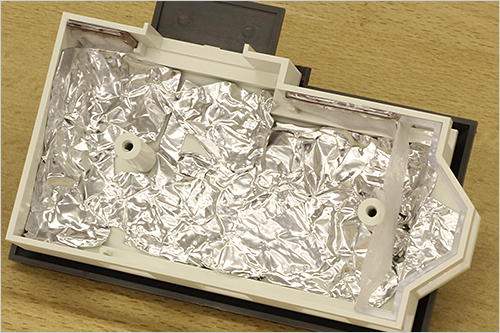

屋根全体に遮光シールを貼りました。より効果を高めるために床部分や、窓以外の壁にも貼ると照明効果が増します。
4.

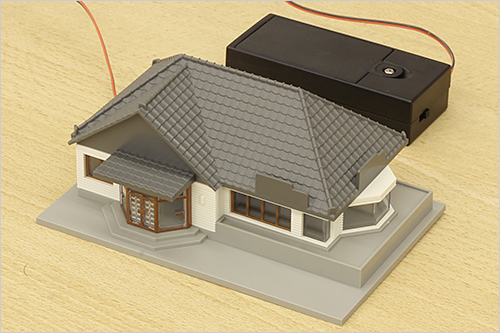

満足いくまで遮光シールを貼ったら再び建物を取り付けてネジを締めます。



Nゲージ ジオラマ 照明

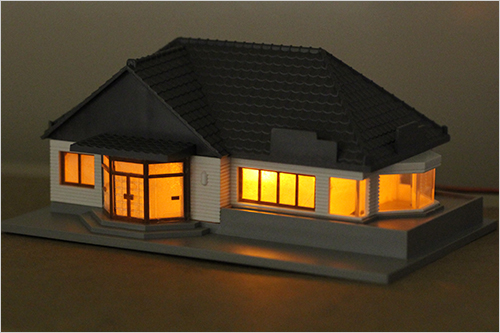

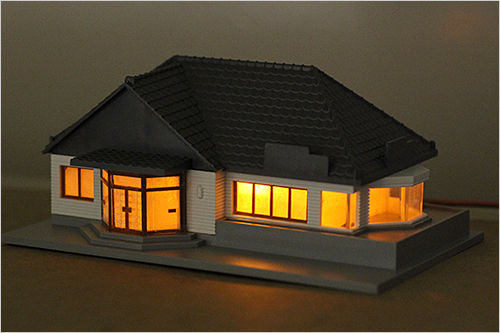

それでは点灯させてみましょう。どうでしょうか?
照明のない状態と比べるとぐっと生活感が高まり、
そこに人がいるかのような雰囲気が醸しだされます。

このままでも十分綺麗ではありますが、建物内部に設置したLEDユニットや、
場合によっては床や壁に貼った遮光シールが見えてしまうことがあります。
これではいかにもジオラマというふうに感じてしまい、中の構造を隠せたらなぁと
感じる方もいるかもしれません。
そんな方にも簡単にできるおすすめの隠蔽方法があります。

Nゲージ ジオラマ 照明

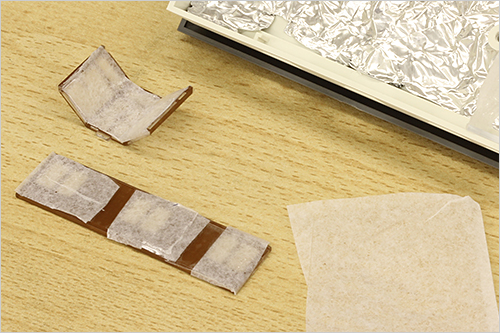

その方法としては、薄手の紙(トレーシングペーパーなど)を細かくカットし、
窓部分に貼ることです。
これを行うことでカーテンの閉まっている状態の再現が可能であったり、
内部構造の隠蔽にも使えます。
照明も適度に抑えられますので発光しすぎと思った場合の対策にも有効です。

Nゲージ ジオラマ 照明

それでは再びLEDを点灯させてみましょう。トレーシングペーパーを貼っていない
時に比べると内部構造の隠蔽だけでなく、 演出効果の向上にも繋がっているのがわかります。

Nゲージ ジオラマ 照明

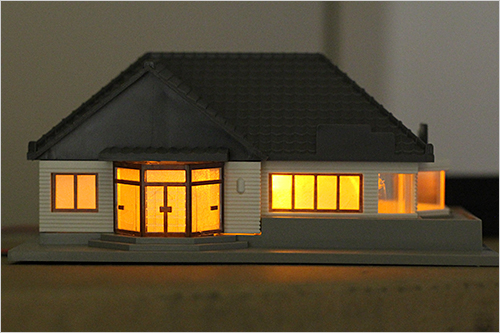

正面から見てもこの通り! LEDの設置を隠せるというのは大きいですね。
この方法は鉄道模型ジオラマ、レイアウトを撮影したり、動画をよく撮る方に
特にオススメです。

このように既存の建物用電飾ユニットを使用すれば初心者の方でも簡単に照明の設置が
可能となっています。
夜の演出が可能な鉄道模型ジオラマ、レイアウトを製作すればひとつのジオラマで
楽しみの幅は広がりますので電飾を取り入れたことのない方はぜひ試してみてください。
